Nutzt GeoPackage!


Das Shape File – Veraltet, doch unentbehrlich

Eingeführt Anfang der 1990er von ESRI, ursprünglich für ArcView entwickelt.

Das Shape-Format (Datei-Endung .shp und andere) ist das am weitesten verbreitete und vermutlich immer noch am meisten benutzte Format für Geodaten. Dabei ist es eigentlich obsolet und genügt modernen Anforderungen für das Datenbank-basierte Speichern von Geodaten schon lange nicht mehr. Das Shape-Format kann für die Speicherung einfacher Geodaten tatsächlich gut genug sein, sofern man keinen hohen Anspruch auf Feld-Formate und Sachdaten-Inhalte hat.

Vielen Nutzern ist nur selten bewusst, dass dieses Format erhebliche Nachteile mit sich bringt, die überwiegend auf das verwendete Datenbank-Backend zurückzuführen sind:

  • Es dürfen nur maximal 10 Zeichen für einen Feldnamen vergeben werden. Das führt oft zu unverständlichen Abkürzungen.
  • Es dürfen maximal 255 Attribute (= Felder) pro Tabelle gesetzt werden.
  • Ein Textfeld kann maximal 254 Zeichen aufnehmen.
  • Numerische Werte und Datumsangaben werden als Zeichen gespeichert. Das kann Probleme beim Rechnen und Runden erzeugen.
  • Es gibt keine Möglichkeit, ein Feld mit NULL (im engeren Sinn) zu belegen! Tatsächlich werden Werte kleiner -1038 als "no data" gewertet.
  • Es gibt keine Feldtypen für Boolean, BLOB u.a.
  • Eine Shape-Datei darf maximal 2 GB groß sein. Das klingt viel, muss aber nicht für alle Aufgaben reichen.
  • Es kann nur 1 Geometrietyp (Punkt, Linie oder Polygon) pro Datei gespeichert werden.
  • Es können keine topologischen Informationen gespeichert werden. Das Shape-Format wurde ursprünglich ohne Topologie zugunsten höherer Performance konzipiert.
  • Die Unterstützung von Unicode ist nur rudimentär, meist sind ASCII-konforme Abkürzungen erforderlich.
  • Die 3D-Unterstützung ist im Prinzip nicht vorhanden.

Die technischen Spezifikationen des Shape-Formats können hier nachgelesen werden.

Ein volles Verzeichnis mit nur 6 Shape-Dateien.
Ein volles Verzeichnis mit nur 6 Shape-Dateien.

Das Shape-Format ist darüber hinaus ein sog. Mehrdateien-Format (multi file format), d.h. es sind mindestens drei Dateien notwendig, um eine benutzbare Datei laden zu können: Das sind die Dateien .shp (Geometriedaten), .dbf (Sachdaten = Datenbank) und .shx (Geometrieindex zur Verknüpfung der Attribute der .dbf-Datei). Darüber hinaus gibt es pro Shape-Datei zahlreiche (optionale) Dateien, die z.B. Informationen zur Projektion oder Zeichencodierung enthalten. Ein Verzeichnis kann daher rasch mit Shape-Dateien "volllaufen". Manchmal geht der Überblick verloren, und die Weitergabe der Dateien ist nur als (komprimiertes) Archiv sinnvoll.

Das Shape-Format ist proprietär und wird von ESRI kontrolliert. Gleichwohl sind dessen Spezifikationen offen, weshalb das Format so gut von GIS-Systemen verarbeitet werden kann.

Wie oben erwähnt, werden Shape-Dateien auch heute noch für den Austausch von Geodaten (hauptsächlich Geometrien!) bevorzugt. Hauptgrund ist das problemlose Einlesen des Formats in nahezu jede GIS-verarbeitende Software. Das Format kann plattformübergreifend und sehr unkompliziert den Datenaustausch ermöglichen. Zahlreiche Geo-Fachsoftware, die von Ingenieurbüros und Staatlichen Geologischen Diensten (SGD) zur Verarbeitung von Geoinformationen verwendet werden, kennen sogar ausschließlich den Im- oder Export des Shape-Formats. Dies ist beispielsweise der Fall bei der weitverbreiteten Software GeoDIN, die von SGDs zur Verwaltung von Schichtenverzeichnissen, Laboranalysen etc. verwendet wird. Eine andere weitverbreitete Software zur 3D-Modellierung "GoCAD" kann das Shape-Format zwar lesen, aber nicht schreiben. Für den Export zu einem GIS gelingt hier der Umweg über das CAD-Format .dxf

Auch von "offizieller Seite" (Behörden-Webseiten) werden Geodaten fast ausschließlich im Shape-Format angeboten. In den meisten Fällen ist dieser Rückgriff auf den "kleinsten gemeinsamen Nenner" beim Geodaten-Austausch übertrieben und besser mit einer Geodatenbank wie GeoPackage gelöst.

Eines der jüngsten Beispiele ist die Bereitstellung der BGE-Ausweisungsgebiete für die bundesweite Suche nach einem Endlager für radioaktive Abfallstoffe (Link). Die Shape-Dateien kommen als ZIP gebündelt, außerdem ist jede Shape-Datei (mit ihren Mehrfachdateien) in einem eigenen Verzeichnis gelagert, obwohl sie nach Ausweisungskategorien sinnvoll hätten zusammengefasst werden können. Von den vielen topologischen Fehlern der Daten abgesehen, ist dies keine Bürger-freundliche Bereitstellung von Fachdaten.


GeoPackage – Der (hoffentlich) neue Standard für Geodaten

Über die Jahre sind diverse Dateiformate erschienen, die das Shape-Format ablösen wollen, darunter das bemerkenswerte SQLite und Geo JSON. An dieser Stelle möchte ich nur auf das GeoPackage eingehen, das für die Nachfolge am würdigsten erscheint. Außen vor bleiben bei dieser Betrachtung Server-gestützte Formate (PostgreSQL u.a.).

Das GeoPackage-Format (Endung .gpkg) wurde 2014 von OGC (Open Geospatial Consortium) eingeführt und ist quelloffen.

GeoPackage basiert auf SQLite (Version 3), das um räumliche Datentypen erweitert wurde. Es ist plattformunabhängig. Es braucht keine Server-Struktur, und der Zugriff auf die Geodaten kann ohne Zusatzsoftware erfolgen. Schon jetzt wird GeoPackage von allen wichtigen Desktop-GIS unterstützt.

Warum ist dieses Format nun besser als Shape?

Zunächst einmal hat es nicht die Datenbank-bezogenen Mankos, die das Shape-Format so plagen:

  • Unicode-Support
  • Keine Begrenzung bei der Länge von Feldnamen oder Zeichenfolgen (bei Feldinhalten)
  • Feldtypen für ganzzahlige oder Dezimalzahlen, Boolean, BLOB etc.
  • NULL-Werte
  • Maximale Dateigröße liegt bei 140 TB
  • Die Speicherung von topologischen Informationen ist selbstverständlich.

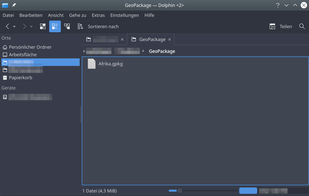

Alle Geodaten sind in einer Datei zusammengefasst.
Alle Geodaten sind in einer Datei zusammengefasst.

Es können mehrere Geometrietypen pro Datei gespeichert werden, d.h. man kann ein gesamtes GIS-Projekt mit allen Features in einer einzigen Datei speichern. Das erleichtert die Weitergabe der Daten enorm.

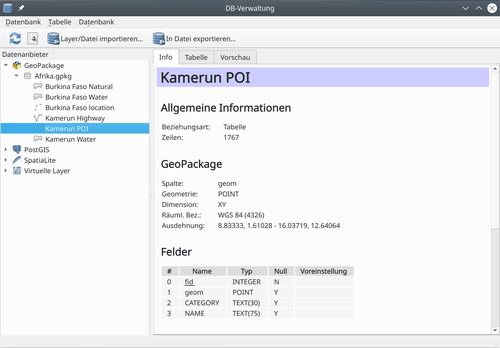

GeoPackage-Datenbanken (hier: Afrika.gpkg) werden in QGIS z.B. mit dem integrierten Datenbank-Manager verwaltet. Für jedes enthaltene Layer lassen sich zusammengefasste Informationen und eine Vorschau auf die Geometrie abrufen.
GeoPackage-Datenbanken (hier: Afrika.gpkg) werden in QGIS z.B. mit dem integrierten Datenbank-Manager verwaltet. Für jedes enthaltene Layer lassen sich zusammengefasste Informationen und eine Vorschau auf die Geometrie abrufen.

Das kann GeoPackage außerdem:

  • Neben Vektordaten können auch Rasterdaten in der GeoPackage-Datei gespeichert werden. Das Erstellen von Rasterkatalogen ist daher kein Problem.
  • Es können nicht-lineare Geometrietypen (Kreisbögen, Splines) gespeichert werden.
  • Metadaten und Informationen zur Projektion sind integriert.
  • Attributdomänen (Stichwort "Gültigkeitsbereiche") und Subtypen können definiert werden.
  • Die Erstellung von Tabellenbeziehungen ist möglich.
  • Flächen und Längen können automatisch berechnet werden.
  • Es können Annotation-Feature-Classes genutzt werden.
  • Zahlreiche zusätzliche Informationen können in der GeoPackage-Datei hinterlegt werden: Drucklayouts, Style-Dateien, SVGs oder Bilddateien (Logos), sogar eine oder mehrere QGIS-Projektdateien!
  • Da das Format auf SQLite basiert, ist die Unterstützung von SQL-Kommandos vorzüglich.
  • Die Datenbank kann leicht durch Plugins erweitert werden.
  • Gegenüber dem Shape-Format gibt es einen Dateigröße-Vorteil bei der Speicherung derselben Geodaten. Gegenüber anderen Formaten (z.B. ESRI Geodatabase) kann es auch einen Geschwindigkeitsvorteil beim Laden der Geodaten geben.

Bei all den Vorzügen ist das GeoPackage-Format nicht für die parallele bzw. synchrone Bearbeitung durch mehrere Nutzer geeignet (Multi user GIS-Projekte!). Ein Schreibvorgang erzeugt einen Datenbank-weiten lock, während das Lesen von Daten derselben Quelle durch mehrere Benutzer kein Problem ist. An dieser Stelle nutzt man lieber PostgreSQL oder vergleichbares.

Übersichtliche Informationen zum GeoPackage-Format werden außerdem auf GitHub bereitgestellt.


Warum die ESRI Geodatabase zwar eine Weiterentwicklung von Shape ist – aber nicht besser

Allem voran: Das ESRI Geodatabase-Format (Personal Geodatabase, File Geodatabase) ist proprietär und funktioniert nur im ESRI/ArcGIS-Ökosystem sinnvoll. Die Nutzung dieses Geodaten-Formats ist daher auf diejenigen Plattformen beschränkt, auf denen auch ein ArcGIS funktioniert. Schreibzugriffe auf die Daten sind nur mit ArcGIS möglich, während Lesezugriffe auch von anderen GIS (auch QGIS) unterstützt werden.

Gegenüber Shape-Dateien haben ESRI Geodatenbanken viele der Vorzüge, die auch beim GeoPackage genannt wurden: Keine Größenbeschränkung auf 2 GB, viele Datentypen, Integration von Metadaten, Zeichencodierung, Koordinatensystem etc. ESRI Geodatenbanken sind eben moderne Datenbanken, die selbstverständlich weiterentwickelt sind als das sehr alte Shape-Format.

Neben dem nicht zu unterschätzenden Nachteil, dass ESRI Geodatenbanken allein im ArcGIS-Ökosystem bearbeitet werden können, tritt ein weiterer Nachteil, der die Datenweitergabe betrifft: Wer sich bislang daran gestört hat, dass ein halbes Dutzend Shape-Dateien ein ganzes Verzeichnis bis zur Unübersichtlichkeit füllen, wird es mit ESRIs Geodatenbanken nicht anders sehen: Eine einzelne Datenbank wird als Verzeichnis angelegt, darin liegen Dutzende Datenbank-Dateien. Auch hier ist die Weitergabe der Daten nicht ohne Zwischenschritt (komprimiertes Archiv) sinnvoll.

Zur Verteidigung muss man sagen, dass ArcMap die Möglichkeit bietet, das gesamte GIS-Projekt als sog. Kartenpaket (.mpk, map package) abzuspeichern. Das ist dann tatsächlich eine einzelne Datei, die neben der Projektdatei auch alle referenzierten Layer enthält. Selbstverständlich lässt sich so ein Kartenpaket nur von ArcMap lesen. Und zur Weitergabe eines einzelnen Geodaten-Standes (z.B. Austausch gerade bearbeiteter Umrisse von Moorflächen) ist dieser Weg viel zu umständlich.


GeoPackage statt MS Access?

Nun, was hat die Desktopdatenbank Access mit GeoPackage zu tun? Eines meiner Projekte beispielsweise! Und die Überlegung von Access zu GeoPackage zu migrieren.

Tatsächlich ist es beruflich so, dass ich eine meiner Datensammlungen in einer Access-Datenbank verwalte, und die Daten zusätzlich in einem QGIS-Projekt visualisieren möchte. Es handelt sich um eine Datenbank über Bohrungen und Aufschlüsse, deren Informationen ich im GIS darstellen möchte. Um den Geobezug herzustellen, ist jedem Datensatz ein Koordinatenpaar zugeordnet (z.B. Gauss-Krüger-Koordinaten eines Bohrpunktes). In regelmäßigen Abständen exportiere ich die Gesamttabelle zu einem Excel-Dokument, und dieses wiederum ins .csv-Format. Anschließend lade ich die .csv-Datei in QGIS ein und benennen die Spalten, die Koordinaten enthalten. So erscheinen die Punkte auf meiner Karte.

Das klingt nicht nur unnötig kompliziert, sondern ist es auch. Insbesondere, wenn ich dieselben Daten auch in einer GeoPackage-Datenbank vorhalten könnte. Warum sollte ich diesen Schritt also tun?

Zunächst einmal würde ich mich von der Access-Abhängigkeit lösen. Ich wäre nicht länger auf ein MS Office-Ökosystem angewiesen, sondern könnte die Daten im GeoPackage beispielsweise genauso auf meinem Linux bearbeiten. Dann dachte ich über weitere Vorzüge und Nachteile der Migration nach:

Im GIS könnte ich unmittelbar raumbezogene Abfragen machen, z.B. (bei Überlagerung mit einer Umrisskarte der Bundesländer Deutschlands) "Zeige mir alle Einträge, die in Hessen liegen." Das wäre in der Access-Datenbank nur dann möglich, wenn ich in einem zusätzlichen Feld die Namen der Bundesländer hinterlegen würde.

Bei der Arbeit in der QGIS-Attributtabelle würden mir außerdem folgende Bequemlichkeiten geboten:

  • Ich kann mir übersichtliche SQL-Abfragen zusammenstellen und unter spezifischen Namen speichern. (Na gut, fast dasselbe mache ich in Access mit Abfragen.)
  • Das Setzen von Werten für viele Felder ist einfacher: Einträge markieren, dann in der Bearbeitungsleiste Feld auswählen, Wert setzen, bestätigen (nächstes Bild, roter Pfeil). Auf diese Weise kann ich Hunderte Datensätze auf einmal mit derselben Information füllen, ohne auf umständliche SQL-Aktualisierungsabfragen zurückgreifen zu müssen.
  • Mithilfe der Spaltenstatistik kann ich mir rasch einen statistischen Überblick zu einem numerischen Feld verschaffen (Min-Max, Mittelwert, Histogramm etc.)
Farblich hervorgehobene Datensätze durch bedingte Formatierung. Am oberen Rand (Pfeil) die Bearbeitungsleiste für das Setzen von Werten.
Farblich hervorgehobene Datensätze durch bedingte Formatierung. Am oberen Rand (Pfeil) die Bearbeitungsleiste für das Setzen von Werten.

QGIS-Attributtabellen unterstützen die Fixierung von Spalten und auch bedingte Formatierungsregeln, d.h. ich kann mir Einträge farblich hervorheben, die ein bestimmtes Kriterium erfüllen (z.B. alle Bohrungen, deren Endteufe > 2000 m ist).

Auf der Gegenseite fällt mir eigentlich nur noch ein Vorzug ein, den ich bei Access gerne nutze: Ich kann mir Startformulare basteln, auf denen ich selbstberechnende Statistiken anordne, und auch Buttons und Links, die auf andere Tabellen, Abfragen, Formulare, externe Dateien etc. verlinken. Ich glaube, das könnte ich verschmerzen.
