Fokus für Kartenelemente

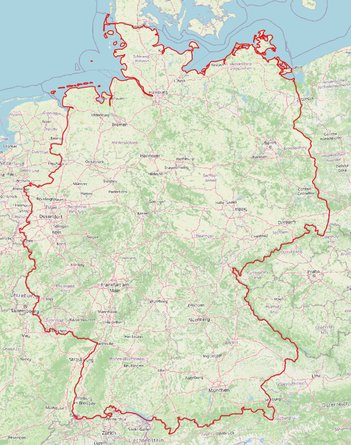

Ausgangssituation: Ein Land soll hervorgehoben werden. Am einfachsten geht das mit einer auffälligen Umrißfarbe (rot), die sich vom Kartenhintergrund (Basemap) abhebt.

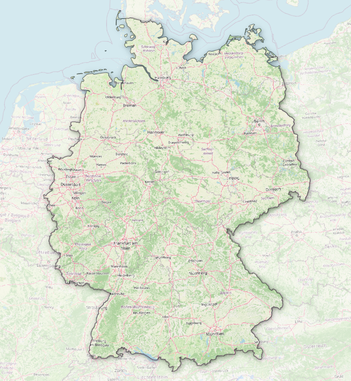

Wie wäre es damit?

Erreicht wird das über eine kombinierte Einstellung Invertierte Polygone und Innerer Schatten.

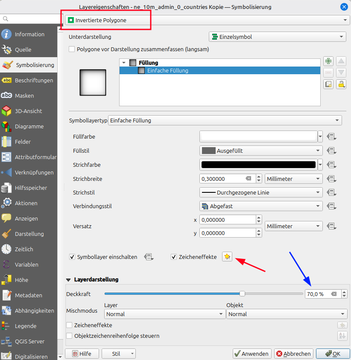

Zunächst wird in den Layer-Eigenschaften, Tab Symbolisierung, der Typ auf "Invertierte Polygone" gewechselt (roter Rahmen). Invertiert bedeutet, daß nicht das betreffende Polygon gefüllt wird, sondern alles andere, und das Polygon bleibt als "Loch" frei.

Die Füllfarbe wird auf Weiß gestellt, die Strichfarbe auf Schwarz (hier: 0,3 mm Breite). Würde man jetzt keine Transparenz einstellen (blauer Pfeil), erschiene die Europa-Karte weiß, und nur Deutschland würde wie eine farbige Insel erscheinen. Daher wird jetzt die Transparenz auf 50 bis 70 % eingestellt (im Beispiel oben liegt sie bei 50 %). Damit bleiben die Nachbarländer sichtbar.

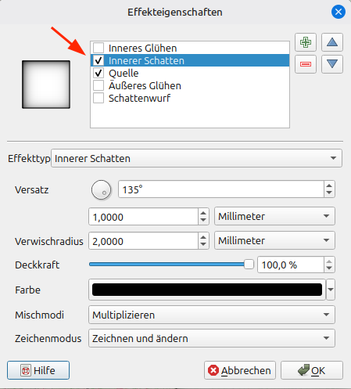

Zuletzt kann ein Schattenwurf hinzugefügt werden. Dazu nutzt man die sog. Zeicheneffekte (vorheriges Bild: roter Pfeil). Hier setzt man einen Haken bei "Innerer Schatten" (innen, da invertiert!) und variiert bei den Werten für die Größe und den Verwischradius (hier: 1 mm bzw. 2 mm).

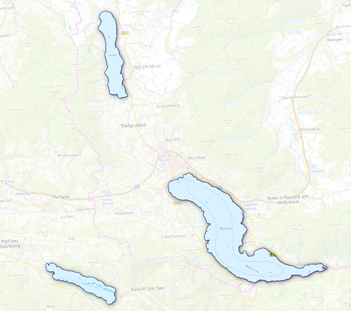

Auch andere Kartenelemente lassen sich auf diese Weise hervorheben. Im Beispiel drei ausgewählte Seen aus einer größeren Seengruppe in Österreich. Als Randfarbe wurde diesmal Blau genutzt.

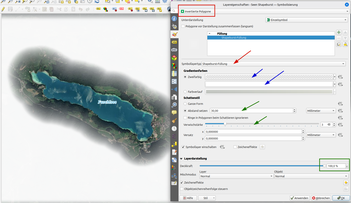

Auf der rechten Hälfte sieht man die zugehörigen Layer-Einstellungen:

• Als Typ wird "Invertierte Polygone" ausgewählt (roter Rahmen).
• Als Symbollayertyp der Füllung wird "Shapeburst" ausgewählt (roter Pfeil).
• Die Gradientenfarben sind "zweifarbig", nämlich "transparent" und "weiß" (blaue Pfeile).
• Mit dem Schattenabstand und der Verwischstärke muß wieder etwas experimentiert werden (grüne Pfeile).
• Die Deckkraft des Layers bleibt diesmal bei 100 % (= undurchsichtig) (grüner Rahmen).
